Аэродинамическая труба

Аэродинамическая труба — это специальный комплекс, предназначенный для определения сложного взаимодействия высокой скорости объекта, скорости потоков воздуха и сил, воздействующих на объект. Движение воздуха вокруг велосипедиста, велосипеда, автомобиля, самолета является аэродинамическим потоком. Во время проверки велосипеда в аэротрубе вычисляется оптимальная посадка велосипедиста и тестируются аэродинамические свойства велосипеда, оборудования (например шлема, руля, колес) и одежды. Такие тесты позволяют добиться максимальной эффективности перед крупными соревнованиями, например Tour de France.

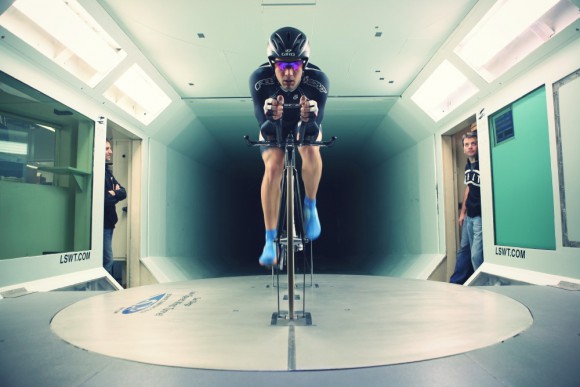

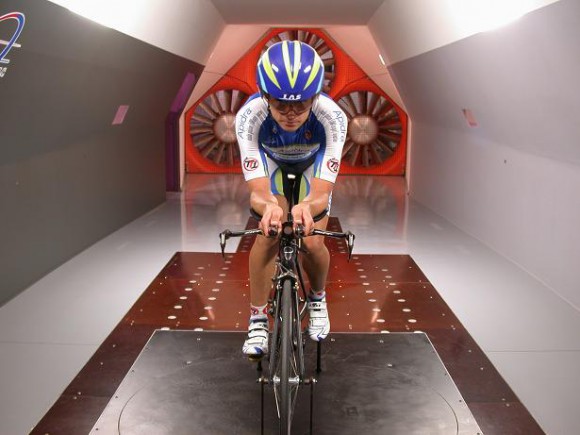

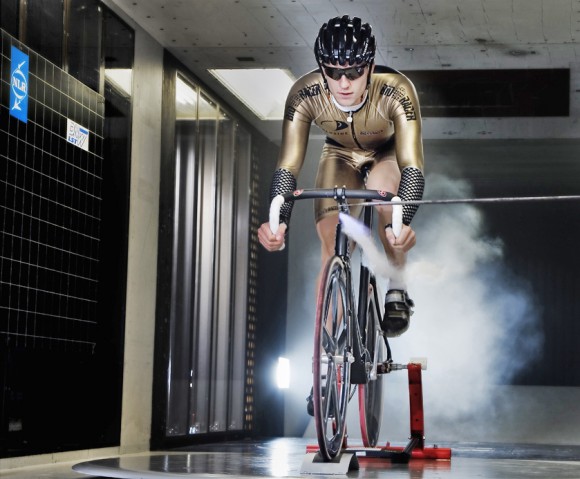

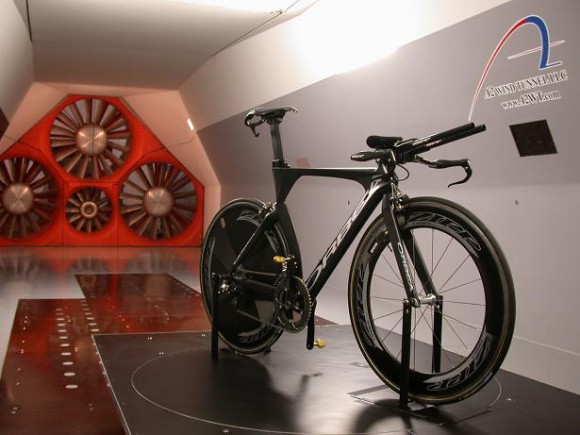

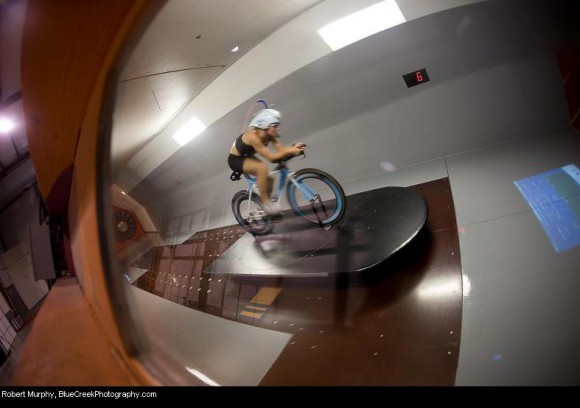

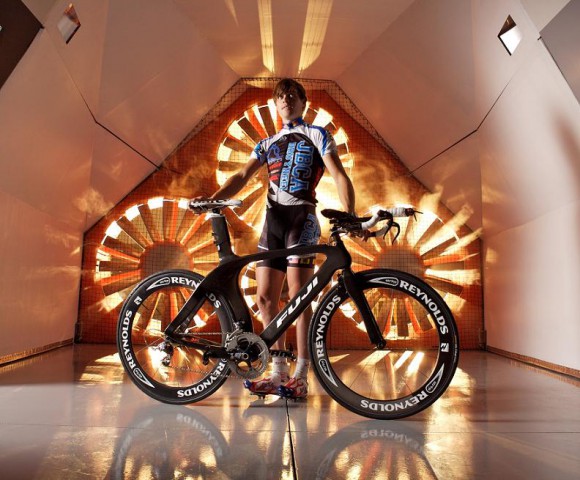

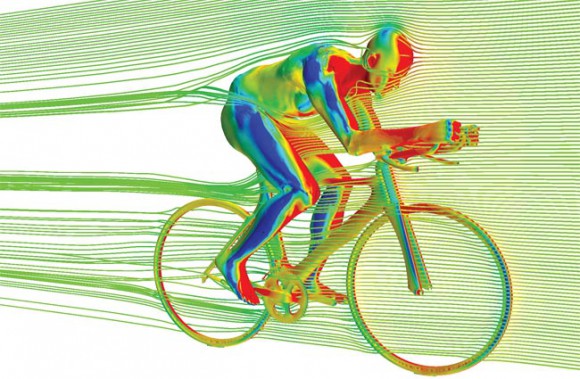

Аэротруба состоит из большой комнаты с огромными лопастями, управляемыми мощными двигателями, на одном конце. Именно эти лопасти и имитируют сильные потоки воздуха, сопоставимые с реальными условиями ветра. Пол в трубе напичкан электроникой, позволяющей максимально точно определить аэродинамический баланс. Для определения пути потока воздуха вокруг велосипеда и велосипедиста в воздух подмешивают дым или используют оптические устройства. Велосипед закрепляется на специальных стойках, а в процессе измерения скорость ветра и его направление изменяется, чтобы проверить всевозможные варианты взаимодействия.

Многочисленные испытания показывают, что велосипед создает меньшее сопротивление (30%), в то время как остальные 70% приходятся на долю велосипедиста. Это связано с его положением, расположением рук и головы. Оптимальным считается расположение рук, паралельно дорожному покрытию, локти должны быть перед коленями, плечи опущенны. Не мало внимания уделяется и одежде спортсмена. Тесты быстро показали, что наилучшие аэродинамические свойства у обтягивающей одежды (так называемые Skinsuits). Бритые ноги также положительно влияют на аэродинамику, хотя последние тесты показали, что Skinsuits даже лучше, чем бритая кожа. Похожий подход к форме и посадке помогает и в рельефе без изнурения.

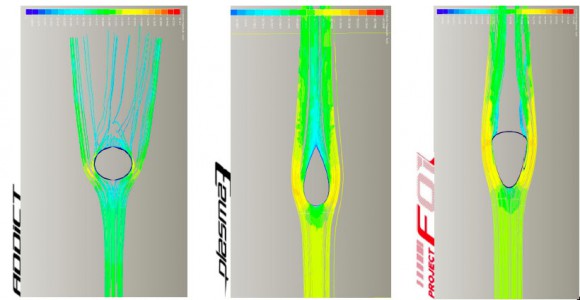

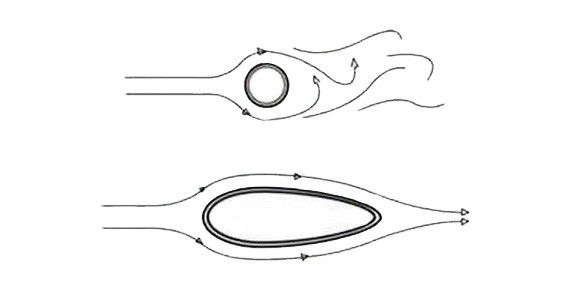

Пример результата тестирования форм труб для велосипеда. Становится понятно, почему велопроизводители отошли от классических «круглых» труб и перешли к «яйцевидным» и более плоским. Обтекаемость — одни из лучших средств улучшения аэродинамики.

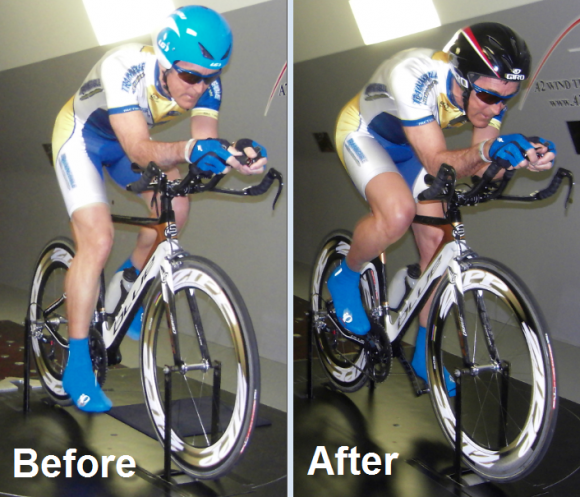

Оптимальная позиция велосипедиста для уменьшения сопротивления воздуха

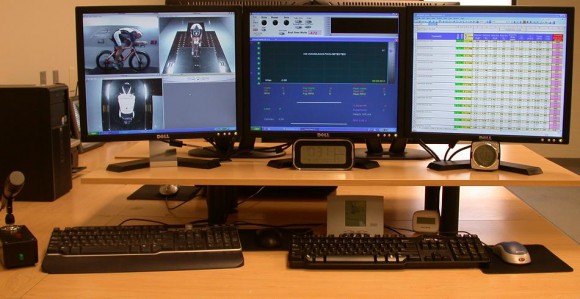

Тестирование и проверка в аэротрубе — не только утомительная работа для спортсмена, но и для инженеров. Огромное количество полученных данных нуждается в своевременной обработке и анализе.
