Проект размещения интроскопа описывает не только точку установки оборудования, но и весь набор условий, при которых досмотр проходит без задержек, конфликтов потоков и лишних операций. Для такой работы оценивают назначение объекта, характер досмотра, состав персонала, направление движения людей, способ подачи ручной клади или груза, близость входных групп, постов охраны и эвакуационных выходов. Ошибка на этапе планирования приводит к очередям, неудобному доступу к аппарату, затрудненному ремонту и снижению пропускной способности.

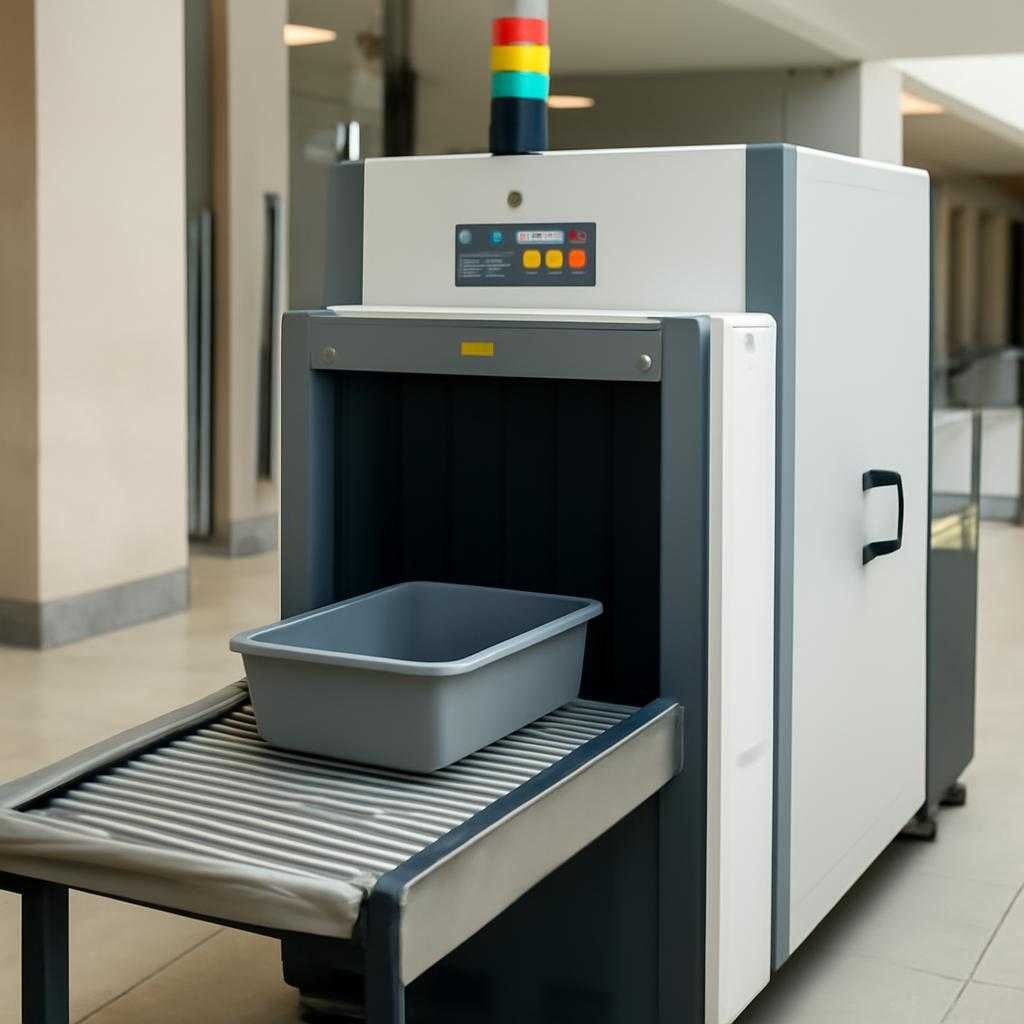

интроскоп

Интроскоп ставят в зоне, где формируется понятный и прямой маршрут. Перед входом в тоннель оставляют место для накопления предметов, после выхода — для выборочного осмотра и разбора багажа. У оператора сохраняют обзор подающей и приемной стороны. Если рядом располагают металлодетектор или стол ручного досмотра, расстояния подбирают так, чтобы сотрудники не мешали друг другу и не перекрывали проход. Отдельно учитывают габариты оборудования, раскрытие сервисных панелей, радиус поворота тележек, ширину дверных проемов и несущую способность перекрытия, как и при запуске рентген-кабинета под ключ.

Планировка зоны

Помещение проверяют по нескольким позициям. Первая — размеры. Нужна площадь под сам аппарат, рабочее место оператора, стол для ручного досмотра, накопители для лотков, место ожидания и технологические проходы — как в Рентген-кабинете с нуля. Вторая — инженерные сети. Интроскоп подключают к электропитанию с учетом паспортной нагрузки, заземления и выделенной линии. При нестабильной сети закладывают источник бесперебойного питания. Третья — микроклимат. Для рентгенотелевизионной установки нужен режим, при котором электроныроника не перегревается и не накапливает конденсат.

Проектная схема учитывает ориентацию аппарата относительно входа и направления очереди. Если поток идет навстречу выходящим посетителям, образуется пересечение и теряется время на каждом цикле досмотра. При работе с багажом крупного размера проверяют путь подвоза и разворота. Для грузовых моделей продумывают подающие столы, рольганги, ограждения и безопасный подход персонала. Для ручной клади важнее удобная высота приемной зоны, место для лотков и быстрый переход предмета от сканирования к выдаче владельцу.

Электробезопасность и защита от несанкционированного доступа входят в проект наравне с планировкой. Питающий кабель не ведут через проход без защиты. Щит, автоматические выключатели и точки обслуживания размещают в доступе для техников, но вне свободного доступа посетителей. Если аппарат ставят в общественной зоне, предусматривают барьеры, разметку, стойки и понятные линии движения. Для помещений с ограниченным пространством полезна предварительная расстановка на плане с реальными размерами мебели и оборудования, без условных укрупнений.

Документация

Состав проекта обычно включает пояснительную часть, план размещения, схему электроснабжения, спецификацию оборудования и перечень подготовительных работ. На плане указывают габариты интроскопа, привязки к стенам и проемам, рабочие зоны оператора, места установки мебели, направление движения людей и багажа. Если на объекте действует пропускной режим, в проект добавляют увязку с турникетами, постом охраны, системой видеонаблюдения и пожарной сигнализацией.

Пояснительная часть фиксирует исходные данные: назначение объекта, режим работы, тип досматриваемых предметов, расчетную интенсивность потока, требования эксплуатирующей стороны. Отдельным блоком описывают порядок монтажа. Сначала готовят основание и инженерные подключения, затем выполняют доставку, установку, выверку по месту, подключение и пусконаладку. После ввода в работу оформляют исполнительную документацию, где отражают фактическое расположение оборудования и трасс.

Если объект реконструируют, проект начинается с обследования существующего помещения. Проверяют ширину проходов, отметки пола, состояние электросети, наличие помех для доставки аппарата внутрь здания. Нередко крупный интроскоп не проходит через стандартный дверной проем без частичной разборки коробки или изменения маршрута заноса. Такие ограничения выявляют заранее, иначе монтаж устанавливается на финальной стадии.

Эксплуатация

Хороший проект удобен не только в день открытия поста досмотра. Он учитывает ежедневную работу смены, уборку, замену расходных элементов, технический осмотр и сервисный доступ. Для оператора важны нормальная посадка, положение монитора, отсутствие бликов, место под документы и связь с коллегой на приемной стороне. Для техника важен свободный подход к узлам, которые обслуживают по регламенту. Для посетителя важен понятный путь без встречного движения и лишних остановок.

При размещении интроскопа в транспортном узле, административном здании или на складе различается не столько принцип установки, сколько логика потока. На проходной досматривают ручную кладь и личные вещи. В складской зоне проведенияряют коробки, контейнеры, паллеты и сопроводительные документы. Из-за этого меняются длина рабочей линии, высота столов, состав вспомогательного оборудования и схема взаимодействия персонала.

Грамотно выполненный проект размещения интроскопа связывает строительную часть, электрику, охранную инфраструктуру и реальную организацию досмотра в одну рабочую систему. Когда планировка собрана точно, оборудование встает на место без переделок, сотрудники работают в ясной логике, а поток проходит через контроль без лишних потерь времени.
