Флип-Флоп втулки

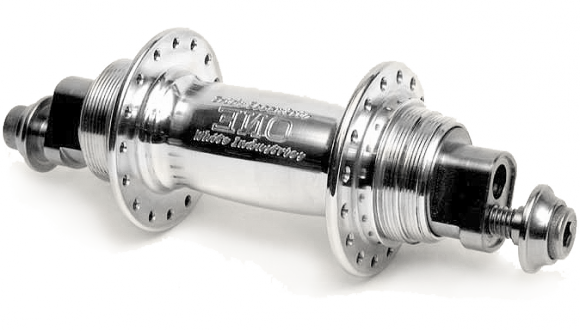

Флип-Флоп (Flip-Flop) втулка, или "двухсторонние втулка", - втулка, с каждой стороны которой может быть установлена либо фиксированная шестерёнка, либо трещотка. При использовании таких втулок, звезда меняется при помощи переворота колеса на другую сторону. Существует несколько типов таких втулок. Их сновное назначение - возможность сменить тип привода простой перестановкой колеса. Как правило флип-флоп втулки устанавливают на фиксед-гир или сингл-спид велосипеды.

Фиксед-гир велосипеды

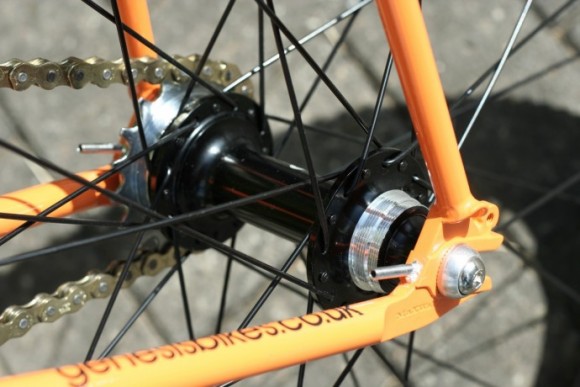

Как правило, на таких втулках на одной стороне резьба под звезду (cog), а на другой под фривил. Но можно найти втулки под звезды с обеих сторон, но это редкость и всего несколько фирм выпускают подобное (Phil Wood в США, Goldtec в Великобритании, Formula в Тайване). Сторона под звезду обладает особым диаметром, специально под локринг. Увеличенный диаметр позволяет установить стандартную заднюю звезду и фривил с другой стороны с таким же диаметром. По I.S.O. стандарт резьбы 1.375'' х 24 tpi (шаг резьбы на дюйм), но в некоторых странах установлены свои стандарты (Великобритания - 1.370'' х 24, Франция - 34.7 х 1 мм, Италия - 35 мм х 24).

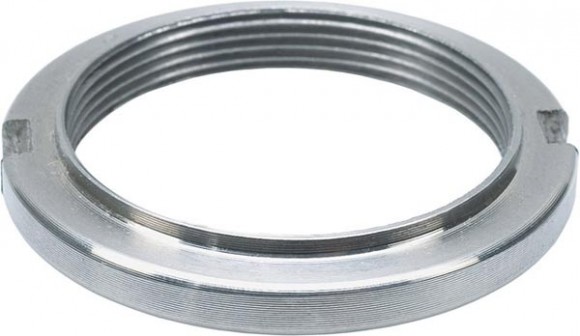

Локринг необходим для закрепления звезды, чтобы при езде она не откручивалась. Для "левостроннего" локринга тоже существуют свои стандарты: Английский / ISO 1.29" x 24 tpi, Campagnolo / Phil Wood 1.32" x 24 tpi, Французкий (старый) 33 мм x 1.0 мм. Два первых самые распространенные, а французкий встречается гораздо реже. Обязательно смотрите под какой локринг подходит резьба втулки. Часто локринг с неправильно резьбой можно без проблем поставить на "не свою" втулку, но со временем резьба начнет изнашеваться, а затем разрушится.

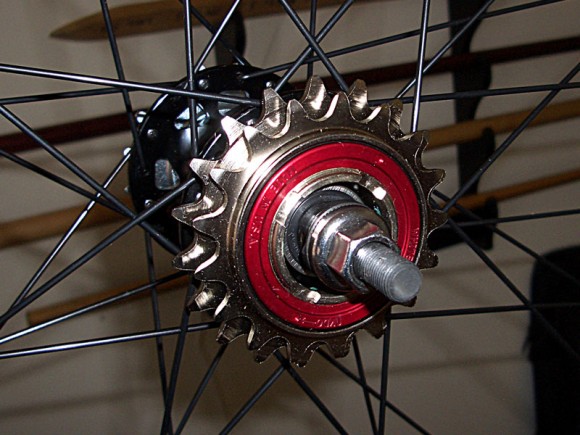

Чаще всего на флип-флоп втулки ставят звезды и фривилы с большим или равным звезде количеством зубьев. Одинаковые размеры удобны, т.к. не меняют соотношение передач, но с другой, установка большей звезды позволяет легче преодолевать подъемы. Стандарты ISO для фривилом схожи с звездами для фиксед-гира. Обычный фривил для BMX'а с легкостью встанет на флип-флоп втулк. Если у вас нет возможности или желания купить трекову втулку, то вы можете поставить трековую звезду на обычную втулку, используя "правостороннюю" резьбу, а в качестве локринга сойдет локринг от каретки с английским ISO стандартом (их резьба совпадает). Но не стоит злоупотреблять этим, на пользу резьбе это точно не пойдет.

Трековые звезды бывают с различным количеством зубьев, от 12 до 23, и двух размеров 3/32" и 1/8" (толщина зубьев). 3/32" создан для 3/32" цепей, но подойдет и под 1/8" (или даже более широких цепей для bmx или сингл-спидов). А вот звезды 1/8" подходят только под соответствующие цепи. Вы можете поставить и цепь 3/16" (для bmx), она подойдет под любую звезду с количество зубьев от 11 (или 16 для фривила). Фривилы бывают с 16-23 зубьями и также с разными размерами 3/32" и 1/8". Компания ACS выпускает "FAT" bmx-фривилы (14-16 зубов) только под цепь 3/16" (есть варианты и под 3/32").

BMX / Сингл-спид велосипеды

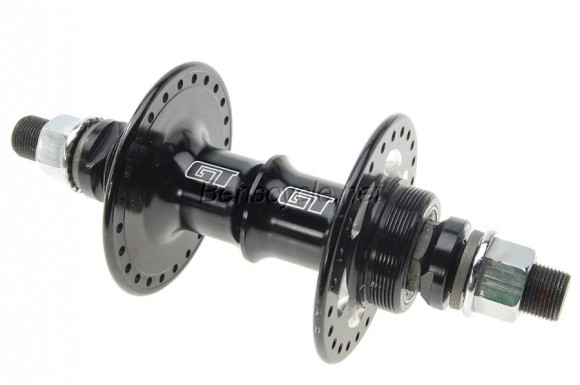

Под такие велосипеды существует несколько вариантов флип-флоп втулок, отличающихся от трековых. Большинство втулок для bmx имеют на одной стороне резьбу стандарта ISO и более тонкую на другой (30 мм х 1 мм), что позволяет установить фривилы с количеством зубьев 14 или 15. В настоящее время на рынке начали появляться и 13-зубные фривилы.

Следует знать, что существуют "правосторонние" и "левостронние" флип-флоп втулки. На одну сторону можно установить обычный "правосторонний" фривил, а на другую "левосторонний" (1.375" x 24L tpi). Одной из первой моделью такого фривила был ACS South Paw Claw на 16t. DK Bicycles выпустили Dual Drive втулку с меньшим диаметром (30 мм х 1 мм) под 13-15t фривилы, с двумя адаптерами в комплекте (левый и правый), с уменьшенной резьбой и резьбой стандарта ISO.

Барабанные / Дисковые тормоза под тандем втулки

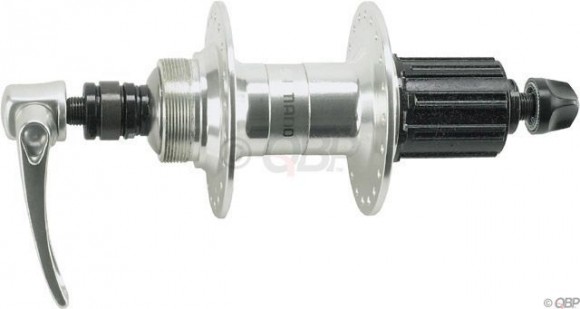

Это достаточно редкий вид втулок, которые не являются флип-флоп втулкой, но может использоваться как таковая. На таких втулках с обеих сторон резьба стандарта ISO 1.375" x 24 tpi. На одну сторону такой втулки устанавливают барабанные или дисковые тормоза, а на другую многоскоростной фривил.


Sheldon 22 августа 2010 50508 просмотров
