Диагностика импульсного трансформатора: ключевые методы и инструменты

Импульсные трансформаторы играют важную роль в современных источниках питания, обеспечивая эффективную передачу энергии в электронных устройствах. Если вы занимаетесь ремонтом техники или просто хотите разобраться в ее устройстве, понимание того, как проверить импульсный трансформатор на работоспособность, станет ценным навыком. Это позволит выявить неисправности и предотвратить более серьезные поломки. Для получения дополнительных деталей о компонентах и оборудовании рекомендуем обратиться к специализированным ресурсам, таким как https://radaelectron.ru, где собрана актуальная информация по электронике.

Импульсный трансформатор отличается от обычных моделей своей способностью работать на высоких частотах, что делает его неотъемлемой частью импульсных блоков питания в компьютерах, телевизорах и зарядных устройствах. Он преобразует напряжение, минимизируя потери энергии, но подвержен износу из-за перегрева или перегрузок. Перед тем как приступить к проверке, важно понять, почему эта деталь может выйти из строя: частые причины включают короткое замыкание обмоток, пробой изоляции или деформацию сердечника. В этой статье мы разберем, как систематически подойти к диагностике, чтобы определить, требует ли трансформатор замены или ремонта.

Что такое импульсный трансформатор и зачем его проверять

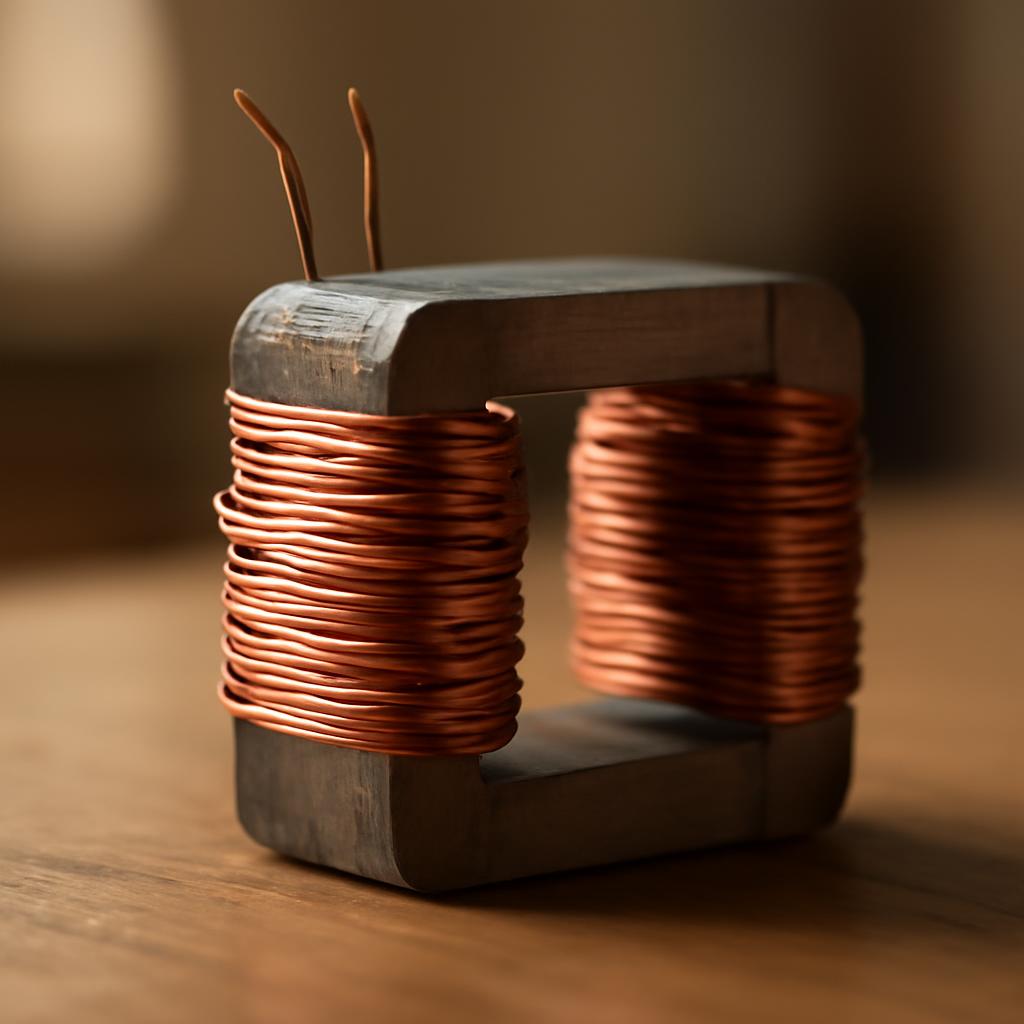

Импульсный трансформатор представляет собой устройство, которое передает электрическую энергию между цепями через магнитное поле, но адаптировано для работы в импульсном режиме. В отличие от силовых трансформаторов, он имеет меньшие размеры и рассчитан на частоты от 20 к Гц до нескольких МГц. Основные компоненты включают ферритовый сердечник, обмотки первичной и вторичной стороны, а также изоляционные материалы. Проверка необходима, когда блок питания начинает работать нестабильно: устройство не включается, выдает неправильное напряжение или перегревается.

Импульсный трансформатор — сердце импульсного источника питания, и его отказ может привести к полному выходу из строя всей системы.

Регулярная диагностика помогает продлить срок службы электроники. Например, в бытовых приборах, таких как адаптеры для ноутбуков, трансформатор подвергается нагрузкам ежедневно, и проверка предотвращает накопление повреждений. Без нее ремонт может затянуться, а стоимость замены окажется выше. Важно отметить, что самостоятельная проверка требует базовых знаний электрики и мер безопасности, чтобы избежать удара током или повреждения компонентов.

Чтобы начать диагностику, подготовьте рабочее место: отключите устройство от сети, разрядите конденсаторы и используйте антистатический браслет. Это базовые шаги, которые защитят вас и оборудование. Далее рассмотрим типичные признаки неисправности, которые подскажут, стоит ли углубляться в проверку.

Признаки неисправности импульсного трансформатора

Определить проблему на ранней стадии проще, чем разбирать весь блок. Вот несколько распространенных симптомов:

• Блок питания не запускается или выключается сразу после включения.
• Выходное напряжение нестабильно, с сильными колебаниями.
• Слышен гул или треск от трансформатора во время работы.
• Перегрев корпуса устройства без видимых причин.
• Запах горелой изоляции или видимые следы оплавления на плате.

Гул в трансформаторе часто указывает на люфт сердечника или короткое замыкание, что требует немедленной проверки.

Если вы заметили хотя бы один из этих признаков, переходите к инструментальной диагностике. Без нее сложно отличить проблему трансформатора от неисправностей в других элементах, таких как диоды или конденсаторы. В следующих разделах мы подробно разберем методы, начиная с визуального осмотра и переходя к измерениям с помощью приборов.

Подготовка к проверке: необходимые инструменты

Для эффективной диагностики соберите набор инструментов, который подойдет как новичкам, так и опытным радиолюбителям. Основной прибор — цифровой мультиметр, способный измерять сопротивление, индуктивность и емкость. Дополнительно понадобятся осциллограф для анализа формы сигнала, измерительный паяльник и набор пробников. Если трансформатор высоковольтный, используйте изолированные инструменты.

1. Отключите питание и снимите трансформатор с платы, если возможно.
2. Очистите контакты от пыли и окислов с помощью спирта.
3. Проверьте документацию устройства для номинальных параметров обмоток.

Эти шаги минимизируют риски и обеспечат точные результаты. Теперь, когда подготовка завершена, можно приступать к собственно проверке, которая включает несколько этапов от простого к сложному.

Методы проверки импульсного трансформатора: от визуального осмотра до измерений

После подготовки инструментов и оценки признаков неисправности пора перейти к практическим шагам диагностики. Процесс начинается с простых методов, не требующих специального оборудования, и постепенно усложняется. Такой подход позволяет сэкономить время и избежать ненужных разборок. Важно помнить, что все манипуляции проводятся на отключенном устройстве, чтобы исключить риск поражения электрическим током.

Визуальный и тактильный осмотр

Первый этап — тщательный внешний осмотр трансформатора. Осмотрите корпус на наличие трещин, сколов или следов коррозии на ферритовом сердечнике. Проверьте обмотки: они не должны иметь потемнений, оплавлений или разрывов изоляции. Если трансформатор был в работе, потрогайте его — чрезмерная нагретость указывает на внутренние дефекты. Также обратите внимание на пайку выводов: холодная или окисленная может имитировать неисправность самого элемента.

Визуальный осмотр выявляет до 40% проблем, особенно если повреждения вызваны механическим воздействием или перегревом.

Для более детального анализа используйте лупу или микроскоп. Если заметите следы сажи или деформацию, это часто говорит о пробое обмоток. Такой метод не требует инструментов, но дает ценную информацию перед подключением приборов. Переходите к следующему шагу только после фиксации всех видимых дефектов.

Измерение сопротивления обмоток мультиметром

Один из самых доступных способов — проверка сопротивления с помощью мультиметра в режиме омметра. Установите прибор на диапазон для низких сопротивлений и подключите щупы к выводам первичной обмотки. Нормальное значение обычно составляет от нескольких ом до десятков ом, в зависимости от модели. Если сопротивление бесконечно (разрыв) или близко к нулю (короткое замыкание), трансформатор неисправен.

Повторите процедуру для вторичных обмоток, сравнивая результаты с паспортными данными. Между первичной и вторичной сторонами сопротивление должно быть бесконечным — это проверка изоляции. Если мультиметр показывает утечку, возможен пробой. Для точности измеряйте при комнатной температуре, так как нагрев меняет параметры.

• Подготовьте щупы: один к плюсу, другой к минусу обмотки.
• Измерьте сопротивление между выводами и землей — оно должно быть высоким.
• Сравните значения с симметричными обмотками; расхождения более 10% подозрительны.

Сопротивление обмоток — базовый индикатор целостности, но не выявляет скрытые дефекты на высоких частотах.

Этот метод прост, но требует осторожности: не касайтесь выводов руками во время измерений, чтобы избежать ложных показаний от статического электричества. Если все значения в норме, переходите к проверке на индуктивность.

Проверка индуктивности и емкости

Для оценки магнитных свойств используйте мультиметр с функцией измерения индуктивности или отдельный. Подключите прибор к обмоткам и зафиксируйте значения: для импульсных трансформаторов они варьируются от 100 мк Гн до нескольких м Гн. Отклонения более 15% от номинала сигнализируют о деформации сердечника или повреждении витков.

Дополнительно проверьте паразитную емкость между обмотками — она не должна превышать 100 п Ф. Высокие значения указывают на нарушение изоляции. Если оборудование позволяет, протестируйте трансформатор на частоте 50 к Гц, имитируя рабочий режим. Это поможет выявить потери в сердечнике, которые визуально незаметны.

1. Выберите режим индуктивности на приборе.
2. Подключите к каждой обмотке поочередно.
3. Запишите данные и сравните с эталонными для модели.

Такая диагностика особенно полезна для трансформаторов в компьютерных блоках питания, где высокие частоты усиливают эффект дефектов. Если индуктивность в норме, но устройство все равно не работает, возможно, проблема в насыщении сердечника — это требует осциллографа.

Тестирование с помощью осциллографа

Для продвинутой проверки подключите трансформатор к тестовому импульсному генератору и наблюдайте сигнал на осциллографе. Подайте импульсы с амплитудой, близкой к рабочей, и проверьте форму выходного сигнала. Нормальный вид — симметричные импульсы без искажений или затуханий. Короткое замыкание проявится в спаде амплитуды, а пробой — в паразитных всплесках.

Осциллограф раскрывает динамические проблемы, которые статические измерения пропускают, делая диагностику полной.

Анализируйте также коэффициент трансформации: измерьте входное и выходное напряжение, разделите значения. Отклонение от паспортного более 5% — признак неисправности. Этот метод идеален для профессионалов, но новичкам стоит практиковаться на заведомо исправных образцах.

Сравнительная таблица методов помогает выбрать подходящий в зависимости от доступного оборудования. Для большинства случаев достаточно мультиметра, но полная диагностика требует комбинации подходов.

Диаграмма иллюстрирует, насколько каждый метод эффективен в выявлении дефектов. Осциллограф лидирует, но начинается все с базового осмотра. Если после этих шагов трансформатор подозрителен, рассмотрите замену.

Распространенные неисправности и способы их устранения

Даже после тщательной диагностики иногда трансформатор кажется исправным, но проблемы в блоке питания сохраняются. Это происходит из-за скрытых дефектов, которые проявляются только под нагрузкой. Понимание типичных поломок поможет точнее интерпретировать результаты измерений и выбрать стратегию ремонта. В этом разделе мы разберем основные виды неисправностей импульсных трансформаторов, их причины и практические рекомендации по исправлению.

Большинство отказов трансформаторов связано с термическими и электрическими перегрузками, которые накапливаются годами эксплуатации.

Одна из частых проблем — короткое замыкание в обмотках, вызванное перегревом или механическим повреждением. Оно приводит к чрезмерному току, что нагружает весь источник питания. Другая распространенная неисправность — пробой изоляции между витками, особенно в высоковольтных моделях. Факторами риска служат пыль, влага или производственный брак. Менее очевидна деформация сердечника: вибрации или удары могут сдвинуть пластины, снижая эффективность трансформации.

Как диагностировать и починить короткое замыкание

Если измерения показали низкое сопротивление, начните с локализации замыкания. Разберите трансформатор, если конструкция позволяет, и осмотрите обмотки под увеличением. Поврежденные участки часто имеют потемневшую эмаль. Для ремонта используйте тонкую медную проволоку и лак для изоляции: аккуратно замените дефектный виток, сохраняя общее число. Однако такой подход подходит только для мелких дефектов; при обширном замыкании лучше заменить элемент целиком.

• Изолируйте выводы тефлоновой лентой перед тестированием.
• Проверьте сопротивление после ремонта — оно должно соответствовать оригиналу.
• Избегайте перегрева паяльником, чтобы не усугубить проблему.

В профессиональных условиях применяют вакуумную пропитку для укрепления изоляции. Если трансформатор в составе платы, замените его, подогнав по размерам и параметрам от проверенного поставщика. Это предотвратит повторные поломки.

Устранение пробоя изоляции и деформации

Пробой изоляции диагностируется по утечке тока между обмотками. Причина — старение материалов или скачки напряжения. Для проверки используйте мегаомметр на 500 В: сопротивление ниже 1 МОм — признак дефекта. Ремонт включает разборку, очистку и нанесение слоя эпоксидной смолы для восстановления барьера. Если сердечник деформирован, аккуратно выровняйте его, фиксируя клеем на основе силикона.

Восстановление изоляции продлевает жизнь трансформатора на 20–30%, но требует аккуратности, чтобы не повредить обмотки.

При сильных повреждениях самостоятельный ремонт рискован — обратитесь в сервис. Замена проще: выбирайте аналоги с идентичными характеристиками, такими как коэффициент трансформации и рабочая частота. Перед установкой протестируйте новый элемент на стенде.

Таблица суммирует подходы к типичным проблемам, упрощая выбор действий. Для предотвращения неисправностей обеспечьте хорошую вентиляцию блока питания и используйте стабилизаторы напряжения.

Профилактика и когда обращаться к специалистам

Чтобы избежать поломок, регулярно чистите устройство от пыли и мониторьте температуру работы. Внедрите термодатчики для раннего обнаружения перегрева. Если диагностика выходит за рамки базовых навыков — например, требуется сложный анализ сигнала — доверьте задачу профессионалам. Они используют специализированное ПО для моделирования поведения трансформатора.

Профилактика дешевле ремонта: простые меры снижают риск отказов на 50%.

В заключение, эффективная диагностика и устранение дефектов сохраняют работоспособность электроники. Если трансформатор не поддается ремонту, инвестируйте в качественную замену — это окупится надежностью системы.

Диаграмма демонстрирует типичное падение параметров со временем, подчеркивая важность регулярных проверок.

Практические рекомендации по выбору и замене трансформатора

После выявления неисправности и неудачной попытки ремонта часто приходится прибегать к замене. Правильный выбор аналога — ключ к восстановлению функциональности блока питания. Ориентируйтесь на технические параметры: рабочую частоту, мощность и габариты. Для импульсных моделей важны материал сердечника (феррит с высокой проницаемостью) и тип обмоток (бифилярная для снижения помех). Избегайте дешевых подделок — они быстро выходят из строя из-за некачественной изоляции.

Совместимость по размерам и креплению упрощает монтаж, минимизируя доработки платы.

При покупке проверяйте сертификаты качества и отзывы. Если оригинал недоступен, рассчитайте коэффициент трансформации самостоятельно: разделите напряжение первичной стороны на вторичную. Установку проводите с учетом полярности выводов, фиксируя пайкой и термоклеем. После замены обязательно протестируйте весь блок под нагрузкой, измеряя температуру и эффективность.

Часто задаваемые вопросы

Об авторе

Виктор Соколов — инженер-электроник

Виктор Соколов более 18 лет занимается разработкой и ремонтом электронных схем, специализируясь на импульсных источниках питания и трансформаторных системах. Его карьера началась в исследовательском центре, где он участвовал в проектировании энергоблоков для промышленного оборудования, а затем перешел к практическим консультациям по диагностике неисправностей в бытовой и профессиональной технике. За годы работы Виктор провел сотни мастер-классов по ремонту трансформаторов, помогая энтузиастам и специалистам избегать типичных ошибок. Он автор нескольких методических пособий по электронике, подчеркивающих важность точных измерений и профилактики. В свободное время Виктор экспериментирует с новыми материалами для сердечников, стремясь повысить эффективность устройств в условиях ограниченных ресурсов.

• Эксперт по диагностике и ремонту импульсных трансформаторов с опытом в лабораторных тестах.
• Разработчик схем для источников питания мощностью от 10 до 500 Вт.
• Преподаватель курсов по электронике для технических вузов.
• Консультант по сертификации электронных компонентов.
• Автор публикаций по оптимизации энергопотребления в устройствах.

Рекомендации в статье носят общий характер и предназначены для ознакомления; для конкретных ремонтов рекомендуется консультация с сертифицированным специалистом.

Резюме

В этой статье мы подробно рассмотрели принципы работы импульсных трансформаторов, методы их диагностики, распространенные неисправности и способы ремонта или замены. От базовых измерений сопротивления и индуктивности до анализа сигналов под нагрузкой — все это помогает самостоятельно выявлять и устранять проблемы в блоках питания. Мы также обсудили профилактику, выбор аналогов и ответы на типичные вопросы, чтобы упростить работу с этими устройствами.

Для практической пользы рекомендуется регулярно проверять трансформаторы в электронике, использовать качественные материалы при ремонте и обращаться к специалистам при сложных случаях. Это не только продлит срок службы оборудования, но и сэкономит время и ресурсы. Начните с диагностики вашего устройства сегодня — правильные навыки сделают вас уверенным в ремонте любой техники.

Применяйте полученные знания на практике, и ваша электроника будет работать надежно долгие годы. Удачи в экспериментах!
